Ficha técnica II-b. DIAGRAMA CONSTRUCCIÓN DE BUSTO.

Ficha técnica II-b.

BASES ACADEMICAS PARA LA CONSTRUCCIÓN

DE UN BUSTO

Technical data II-b.

ACADEMIC BASIS FOR A BUSTO CONSTRUCTION

VISTA FRONTAL / FRONTAL VIEW

Imagen 1	Imagen 2	Imagen 3

Tomaremos la ilustración  final de la vista frontal del cráneo de la Ficha técnica I b  como aparece en la Imagen 1.  Trace una línea que divida al cráneo por mitad de forma vertical (eje de simetría), y proyéctelo a ambos lados en forma de arco (imagen 2).  Lo anterior les generara la posibilidad de contener nuestra imagen al centro de dos cuadrados que por lado tienen la medida de unidad (imagen 3).		Take the final illustration about skull front view of technical data I b as shown in Imagen 1. Trace a vertically line dividing the skull in half (symmetry axis), and project it on both sides in an arc (Imagen 2). This will generate the possibility of containing our image to the center of two squares that have far side unit (Imagen 3).
Imagen 4	Imagen 5		Imagen 6

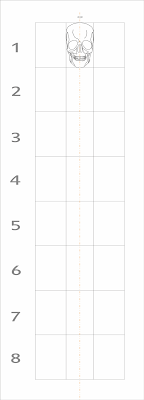

Repita el trazo de ambos cuadrados y del rectángulo áureo central siete veces más de forma descendente (Imagen 4).  Esta estructura reticular será el elemento contenedor del cuerpo humano completo, aunque en esta ocasión  solamente nos avocaremos en la mitad superior correspondiente a cráneo, tórax y abdomen (los primeros cuatro niveles superiores).  Dibuje una línea “regla” A que tenga una distancia de 1,3 U.  Trace una línea horizontal (m) que divida en dos el nivel 3 de la retícula, traslade la “regla”  A  y posiciónela sobre la línea horizontal (m) dejando el centro de la regla en el eje de simetría; por ultimo trace un ovalo (P) que de altura tenga el valor de U y de ancho la medida de A, ubique dicho ovalo (P) con su centro a la mitad de la regla A  (Imagen 5).  Dibuje una segunda regla C que tenga una distancia de 2/5 partes del ancho del rectángulo áureo (ancho del cráneo). Divida el nivel 2 de la retícula en tres partes iguales con dos líneas horizontales; traslade la regla C al lado inferior del rectángulo áureo,  gírelo de forma vertical asegurando de que uno de sus extremos toque el centro de dicho lado. Trace un ovalo (q) que de eje horizontal tenga  la línea m,  de ancho la regla A y su extremo superior se intercepte como en el extremo inferior de la regla C. Trace un último ovalo (r) que su eje horizontal sea la línea que divide al segundo y tercer tercio del nivel 2, que su ancho quede incluido dentro del ovalo q y se extienda en su parte superior hasta que se intercepte con la primera línea horizontal que divide al primero y segundo tercio de la sección 2 (Imagen 6).

Repeat the drawing of both squares and the central golden rectangle seven times downward (Imagen 4). This crosslinked structure is the container element of the complete human body, but this time we’ll be focus only about the upper half corresponding to skull, thorax and abdomen (the first four levels higher). Draw an A "rule” line to have 1.3 U distance. Draw an horizontal line (m) to divide crosslinked structure level 3 into two, move A "rule" to position it on the horizontal line (m) leaving the rule center in the symmetry axis; finally draw an oval (P) with U (unity) value high and A measure wide, place the oval (P) with its center just in the middle of the A rule (Imagen 5).  Draw a second C rule which has a distance of 2/5 of golden rectangle width (skull width). Divide crosslinked structure level 2 in three equal parts with two horizontal lines; move C rule to the golden rectangle underside, rotate it vertically ensuring that one end touches that side center. Trace an oval (q) which have as horizontal axis m line, A rule as width and its upper end is intercepted as in the lower end of C rule. Draw a last oval (r) that its horizontal axis is the line between the second and third third of level 2, its width be included inside the q oval and which extends on top until it intersects with the first horizontal line that divides the first and second third of section 2 (Imagen 6).

Imagen 7	Imagen 8	Imagen 9

Realice un trazo (ct)  contenedor de la cavidad torácica basada en los tres óvalos de la imagen 6 (p,q,r). Trace una línea horizontal (d) que divida en dos partes iguales al nivel 2, trace una segunda línea horizontal (n) que se intercepte con el extremo inferior de la regla C. Realice dos nuevos trazos angulados que partan de la intercepción del eje de simetría y la parte inferior del nivel tres a el extremo superior del nivel 2 en las ángulos exteriores de la retícula. Nuevamente trace dos líneas angulares que partan del extremo superior de la regla C; una de ellas concluya en el ángulo inferior derecho del rectángulo áureo del tercer nivel; y la otra concluya en la intercepción de la línea d con el lado derecho del cuadrado del nivel 2. Por último trace una línea angulada que parta de la intercepción de la línea horizontal d con el eje de simetría y concluya en la intercepción de la línea n con el lado derecho del cuadrado del nivel 2. Estos trazos angulares nos permitirán encontrar el perímetro superior de las clavículas (imagen 7). Ambos humeros se verán contenidos en sus caras superior, laterales exteriores e inferior por la línea  d, los lados exteriores de la retícula en el nivel 2 y 3 y la cara inferior de los cuadrados en el nivel 3. Trace una línea angular que tenga como inicio la intercepción del eje de simetría con la cara inferior del rectángulo áureo del nivel 4 y en su trayecto se intercepte en el ángulo inferior izquierdo del rectángulo áureo del nivel 2. Trace una segunda línea angular que parta del ángulo superior derecho del rectángulo áureo del nivel 2 y en su trayecto se intercepte tangencialmente con la cara superior del humero. Por último trace una línea angular que inicie en la intercepción del eje de simetría y la línea m y concluya en la intercepción tangencial de la cara superior del húmero y la línea angular anterior.  El área que encierran estas tres líneas angulares contiene la figura del omóplato (imagen 8). Dentro del trazo ct usted podrá dibujar por completo los doce pares de costillas, así como el manubrio y el esternón, teniendo en cuenta que los dos últimos pares de costillas son flotantes y no se unen en ningún momento a la estructura torácica en su parte frontal sino solamente a las vertebras  torácicas 11 y 12. (Imagen 9).

Make a chest cavity container drawing (ct) based on the three image 6 ovals (p, q, r). Draw a horizontal line (d) to divide level 2 into two equal parts, draw a second horizontal line (n) which intersects with the lower end of C rule. Make two new angled lines departing from the interception of symmetry axis and the level 3 lower part to the level 2 upper end in the outer corners of the crosslinked structure. Again draw two angular lines that start from the top of C rule; one of them ends in the lower right corner of the golden rectangle third level, and the other ends in the interception of  d line with the right side of level 2 square. Finally draw an angled line that starts from the interception of horizontal d line with symmetry axis and concludes in line n interception with right side of square, level 2. These angular lines allow us to find the upper perimeter of the clavicles (Imagen 7). Both humerus will be contained, in their top faces, outer sides and bottom, by d line, the outer sides of crosslinked structure at level 2 and 3 and the lower side of squares at level 3.  Draw an angular line starting in  symmetry axis interception with the golden rectangle underside, level 4 and on its way is intercepted to the golden rectangle lower left corner, level 2. Draw a second angular line that starts at golden rectangle top right angle, level 2 and it is intercepted tangentially on its way with the top of humerus. Finally draw an angular line beginning on the symmetry axis interception and m line ending in tangential interception of humerus upper line and the anterior angular line. The enclosed area by these three angular lines contains the scapula figure (Imagen 8). Inside the ct sketching you can draw altogether the twelve pairs of ribs, such as the manubrium and sternum, considering that the last two pairs of ribs are floating and never join to the front chest structure but only to 11 and 12 thoracic vertebrae. (Imagen 9).

Imagen 10	Imagen 11

Trace una línea horizontal (o) que surja en la apófisis alveolar de la dentadura del maxilar (ver esquema cráneo), esta línea nos marcara el arranque de la espina dorsal en su nivel cervical. Las siete vertebras cervicales se verán contenidas en su dimensión vertical entre la línea o y la línea horizontal que divide el primer y segundo tercios el nivel 2, y que limita en su parte superior a la cavidad torácica. Como podrá darse cuenta solo quedan expuestas en este esquema de vista frontal las vertebras c7, c6, c5, c4; las vertebras c3, axis, y c1 quedan incluidas dentro del espacio del cráneo (imagen 10).  Una vez habiendo limpiado los trazos de dibujo de su esquema usted podrá contemplar la vista frontal como se muestra en la imagen 11.

Draw a horizontal line (o) arising in the alveolar apofisis of maxillary teeth (see diagram skull), this line would mark the start of spine at neck level. The seven cervical vertebrae will be contained in its vertical dimension between o line and horizontal line that divides the first and second thirds the level 2, and which limits thoracic cavity in its top part. As you see there are only displayed in this front view diagram c7, c6, c5, c4 vertebraes; c3 vertebrae, axis, and c1 are included within the space of the skull (Imagen 10). After having cleaned drawings in your diagram you can see the front view as shown in Imagen 11.
